Système de renvoi de palettes UMS
Convoyage dans un faible encombrement

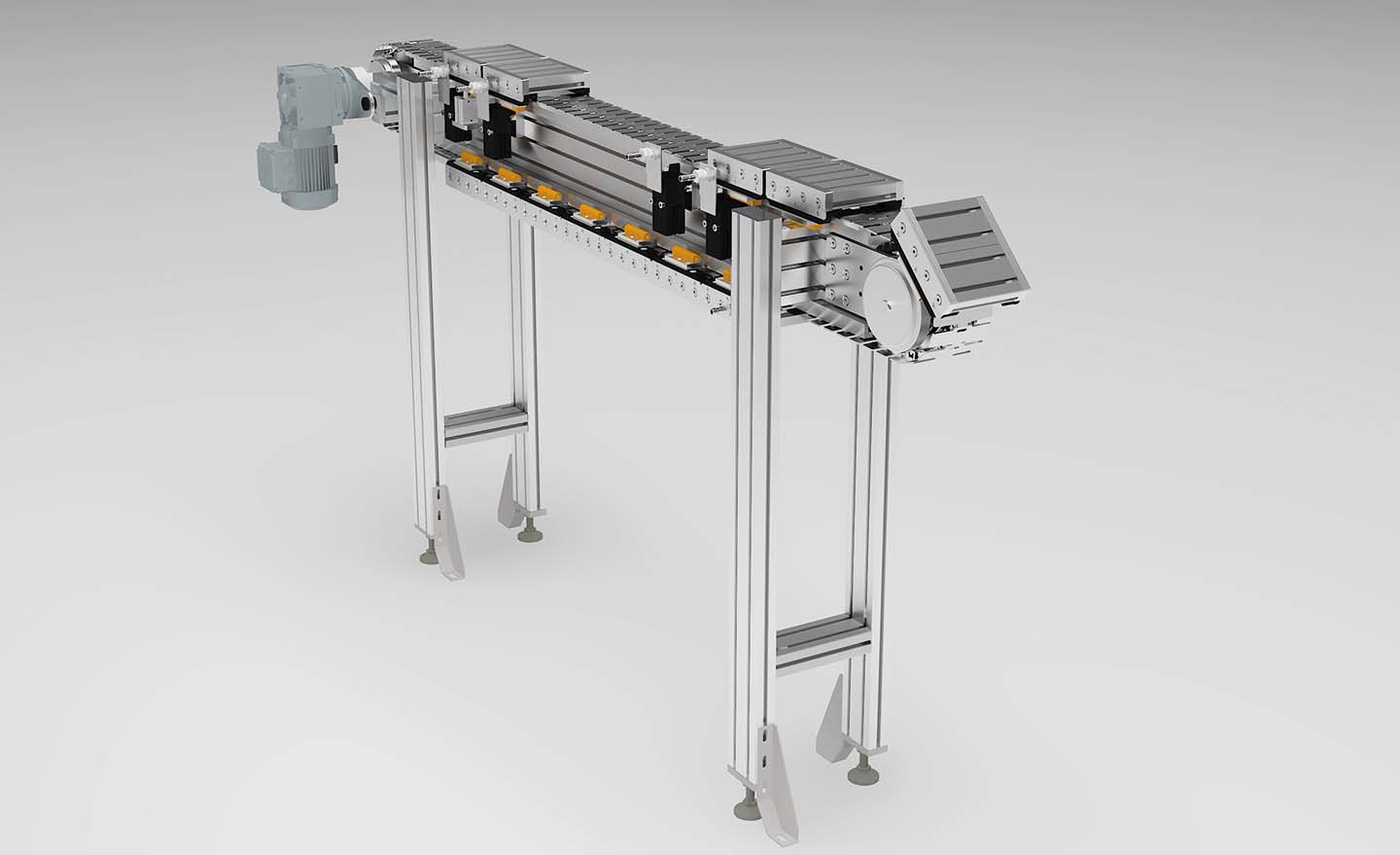

Le nouveau système de renvoi de palettes UMS est une solution très économique à faible encombrement pour l’imbrication de machines d’usinage, de postes de travail, d’appareils de manipulation ou pour alimentations par robot.

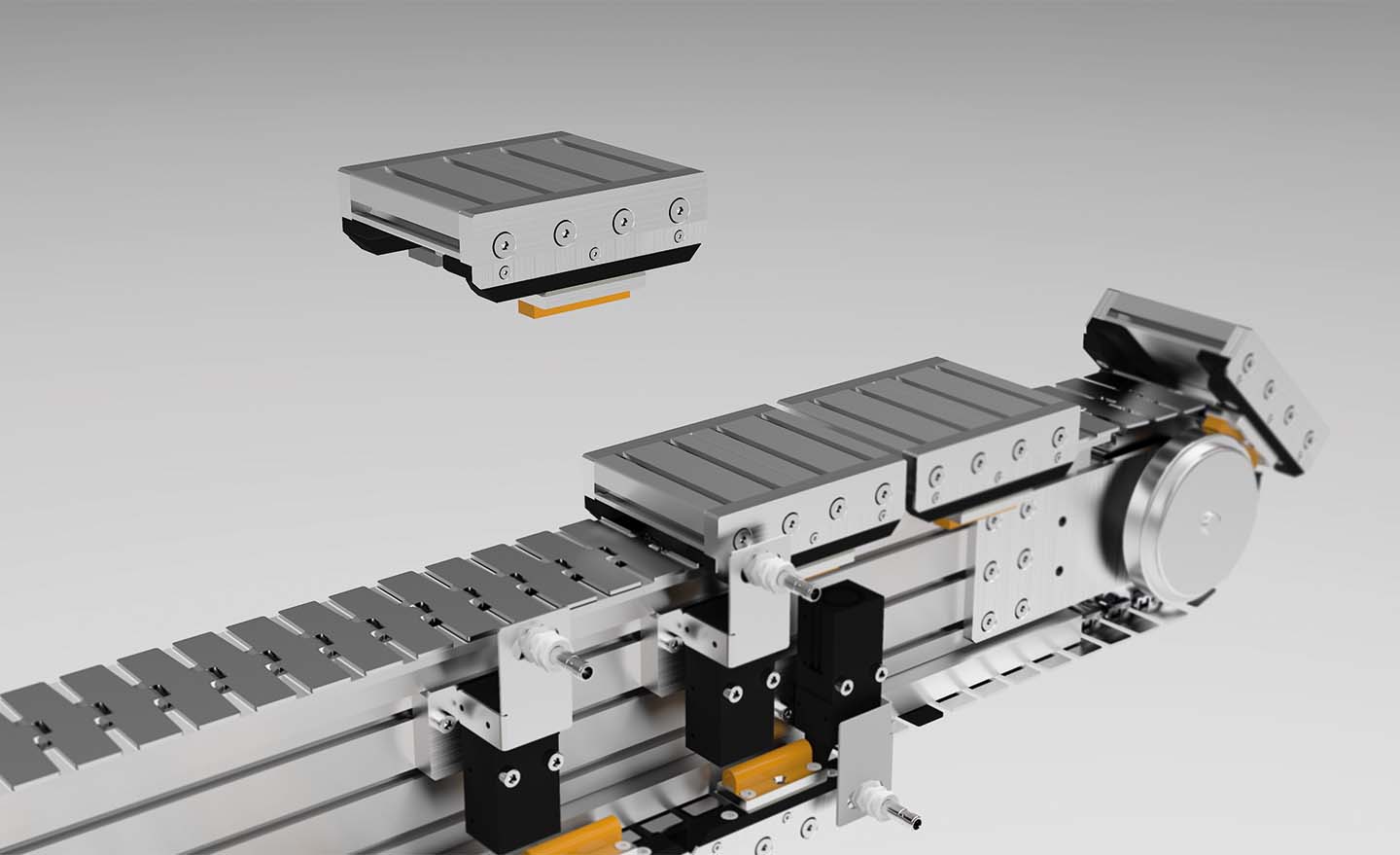

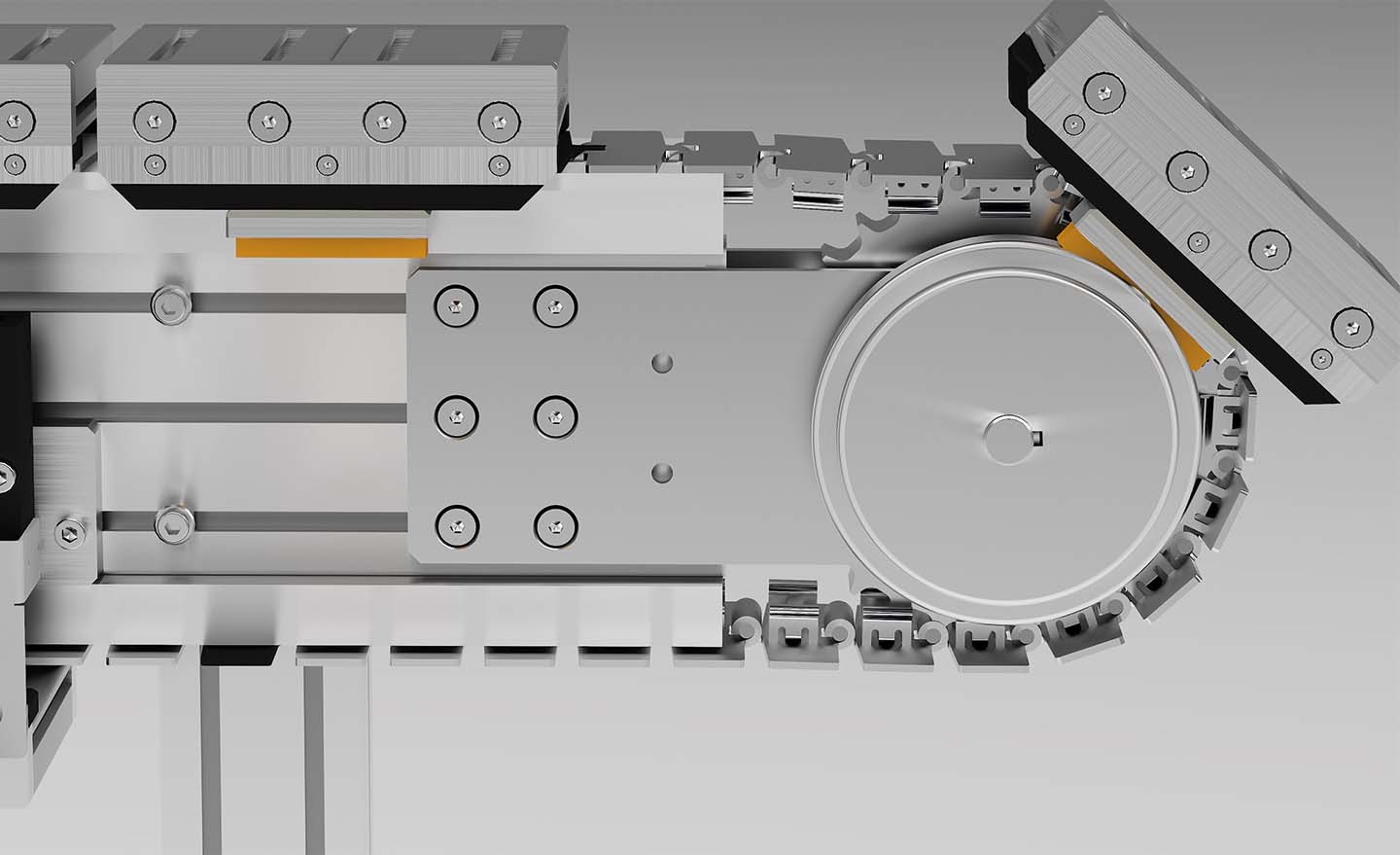

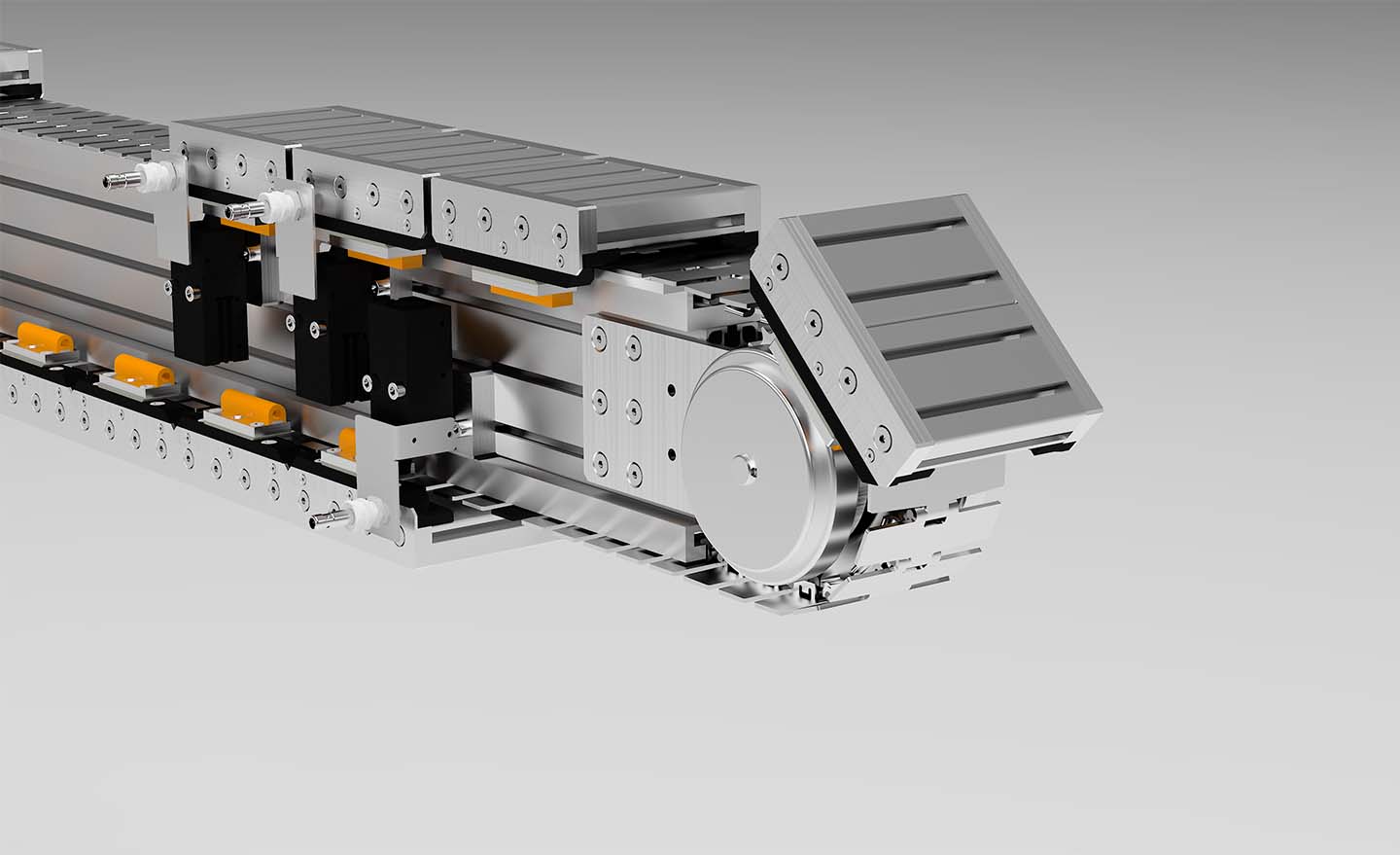

Il s’agit d’un convoyeur à chaîne à rouleaux à double voie qui ramène les palettes vides en dessous du niveau de convoyage : à la fin de la ligne de convoyage, les palettes déchargées sont déviées verticalement par un dispositif de préhension guidé et ramenées en position suspendue. L’accumulation des palettes n’est pas seulement possible sur le plan de convoyage mais également lors du retour des porte-pièces déchargés. Le système peut même être utilisé comme convoyeur de suspension, dans lequel le retour des palettes se fait par le haut.
La caractéristique de la série UMS est la chaîne qui tourne en permanence et qui sert à la fois de support et d’entraînement de l’installation. La commande se limite à un minimum, car il n’est pas nécessaire de procéder à une programmation complexe pour les déviations ou les entrées et sorties. Le système UMS convient aux porte-pièces de 400 à 600 millimètres de large et de 100 à 300 millimètres de long. La longueur totale d’une installation est de 20 mètres pour une charge par palette de 100 kilogrammes maximum. La charge maximale autorisée pour l’ensemble de l’installation est de 1 200 kilogrammes à une vitesse de transport de six mètres par minute, et de 800 kilogrammes à une vitesse de transport de douze mètres par minute.
